Кондиционер Lessar LZ–CG300-480

Производитель: Lessar

Серия: Гидравлические насосные модули

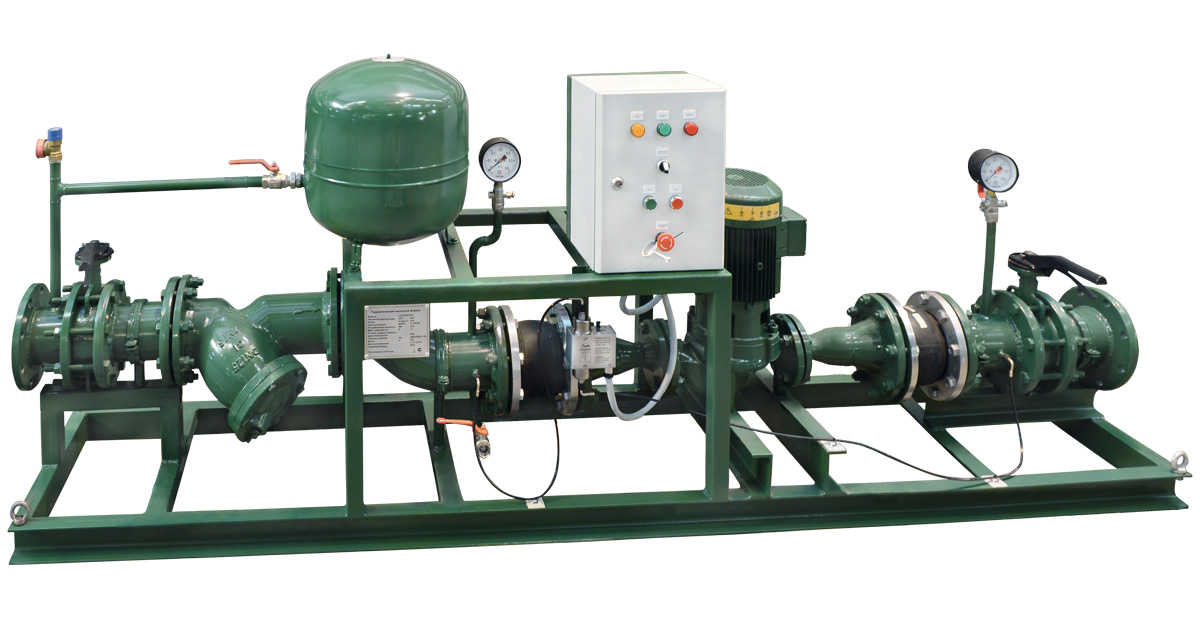

Гидравлические насосные модули Lessar предназначены для подачи чистой воды, водных растворов пропиленгликоля либо водных растворов этиленгликоля с концентрацией до 40% по объему без твердых (абразивных) включений. К основным областям применения гидравлических насосных модулей относятся системы водяного отопления, системы холодоснабжения и кондиционирования воздуха, системы промышленного назначения, системы горячего и холодного водоснабжения. Гидравлические насосные модули Lessar разработаны для установки внутри помещения.

Рама

Гидравлический насосный модуль смонтирован на стальной металлической раме. Все металлические поверхности гидравлического насосного модуля загрунтованы и окрашены.

Насос

В зависимости от расхода перекачиваемой среды гидравлические насосные модули оснащены насосами Wilo типа IPL либо IL. Насосы данных типов являются одноступенчатыми центробежными наcосами низкого давления, моноблочной конструкции, с напрямую присоединенным фланцевым электродвигателем. Корпуса насосов имеет Inline конструкцию с расположением всасывающего и нагнетающего патрубков на одной оси. Вал уплотняется скользящим торцевым уплотнением.

Электромотор

Электромотор со степенью защиты IP55, классом нагревостойкости изоляции F напрямую соединен с валом насоса.

Блок управления

Блок управления состоит из щита, который укомплектован пускозащитными электрическими компонентами, выполняющими защиту от минимального/максимального напряжения, защиту от перекоса фаз, защиту от неправильного чередования фаз, от перегрузки электродвигателя насоса.

Диапазон работы

Тип перекачиваемой жидкости: вода. Температура перекачиваемой воды: от 0,5 до +120 С.

• Тип перекачиваемой жидкости: водный раствор пропиленгликоля, водный раствор этиленгликоля с концентрацией до 40% по объему. Температура перекачиваемых водных растворов гликолей: от -10 до +40 °С (при использовании водных растворов гликолей необходимой концентрации).

• Температура воздуха в помещении: от +5 до +40 °С.

• Максимальное рабочее давление перекачиваемой жидкости: 6 бар (опционально 10 бар).

Компоненты

Гидравлические насосные модули состоят из следующих компонентов:

• Насос центробежный Wilo

• Два затвора дисковых поворотных Tecofi

• Фильтр сетчатый фланцевый Tecofi

• Два компенсатора антивибрационных Tecofi

• Манометры на всасывании и нагнетании

• Два вентиля запорных шаровых с воздухоотводчиком для манометров ITAP

• Дифференциальное реле давления Danfoss

• Вентиль запорный шаровый на слив с насоса ITAP

• Бак расширительный Reflex

• Вентиль запорный шаровый ITAP для расширительного бака

• Клапан предохранительный Flamco

• Воздухоотводчик автоматический Flamco*

• Клапан балансировочный Tour&Anderson*

• Реле протока Danfoss*

• Щит управления насосным модулем

Обсуждение закрыто.

Потребляемая мощность на охлаждение (кВт): 0.00685 кВт

Потребляемая мощность на обогрев (кВт): 0.00685 кВт

Электропитание (фаза, частота, напряжение): 3~/50/380–400 В

Размеры Без упаковки, мм: 1100x500x3100

Вес нетто, кг: 450 кг
